画像処理技術の歴史的変遷
まず画像処理技術の歴史的な変遷を表に示します．
古典的な画像処理技術（1960年代〜1990年代）
| 技術名 | 簡単な内容 | 年 |
|---|---|---|
| 二値化（Thresholding） | ピクセル値を閾値で白黒に分離 | 1960年代 |
| エッジ検出（Sobel, Prewitt） | 微分フィルタによる輪郭抽出 | 1968, 1970 |
| フレーム間差分 | 連続フレームの引き算による動き検出 | 1970年代 |
| メディアンフィルタ | ノイズ除去のための中央値フィルタ | 1971 |
| Hough変換 | 直線や円などの幾何学図形の検出 | 1972 |
| ヒストグラム均等化 | コントラスト強調 | 1970年代 |
| モルフォロジー演算 | 膨張・収縮による形状処理 | 1960-70年代 |
| ブロブ解析 | 連結領域の検出と特徴抽出 | 1970年代 |
| Canny法 | 最適なエッジ検出アルゴリズム | 1986 |
| Lucas-Kanade法 | オプティカルフローによる動き推定 | 1981 |
| Harris コーナー検出 | 特徴点としてのコーナー検出 | 1988 |
| ガウシアンフィルタ | 平滑化処理 | 1980年代 |
OpenCV時代の技術（1999年〜）
| 技術名 | 簡単な内容 | 年 |
|---|---|---|
| OpenCVリリース | 統合画像処理ライブラリの登場 | 1999 |
| Haar Cascade | 機械学習ベースの顔検出 | 2001 |
| SIFT | スケール不変特徴量検出 | 1999/2004 |
| Mean Shift | 確率密度推定による物体追跡 | 2000年代初頭 |
| SURF | SIFTの高速版 | 2006 |
| HOG | 勾配方向ヒストグラムによる物体検出 | 2005 |
| Farneback法 | 高精度オプティカルフロー | 2003 |
| FAST | 高速コーナー検出 | 2006 |
| ORB | 特許フリーの特徴点検出器 | 2011 |
| MOG/MOG2 | 混合ガウス分布による背景差分 | 2001/2004 |
| AKAZE | 高速な特徴点検出 | 2013 |
| DNN モジュール | 深層学習モデルの統合 | 2017 |
| YOLO統合 | リアルタイム物体検出 | 2016〜 |
| 顔認識（深層学習） | CNN/Dlib統合による高精度顔認識 | 2015〜 |
技術的転換点
- 1960-80年代: 基本的な画像処理アルゴリズムの確立
- 1990年代: コンピュータビジョンの理論的発展
- 1999年: OpenCVリリース、技術の民主化
- 2000年代: 機械学習の統合
- 2010年代: 深層学習の本格的導入
代表的な古典的画像処理の技術解説
代表的な処理について説明します．
画像が画素の連なりでしかないことは前回やりました．
では，「ここにこれがある」「境界線がここ」などどうやってわかるのでしょうか？それをひとまず古典的な技術で説明します．
2値化

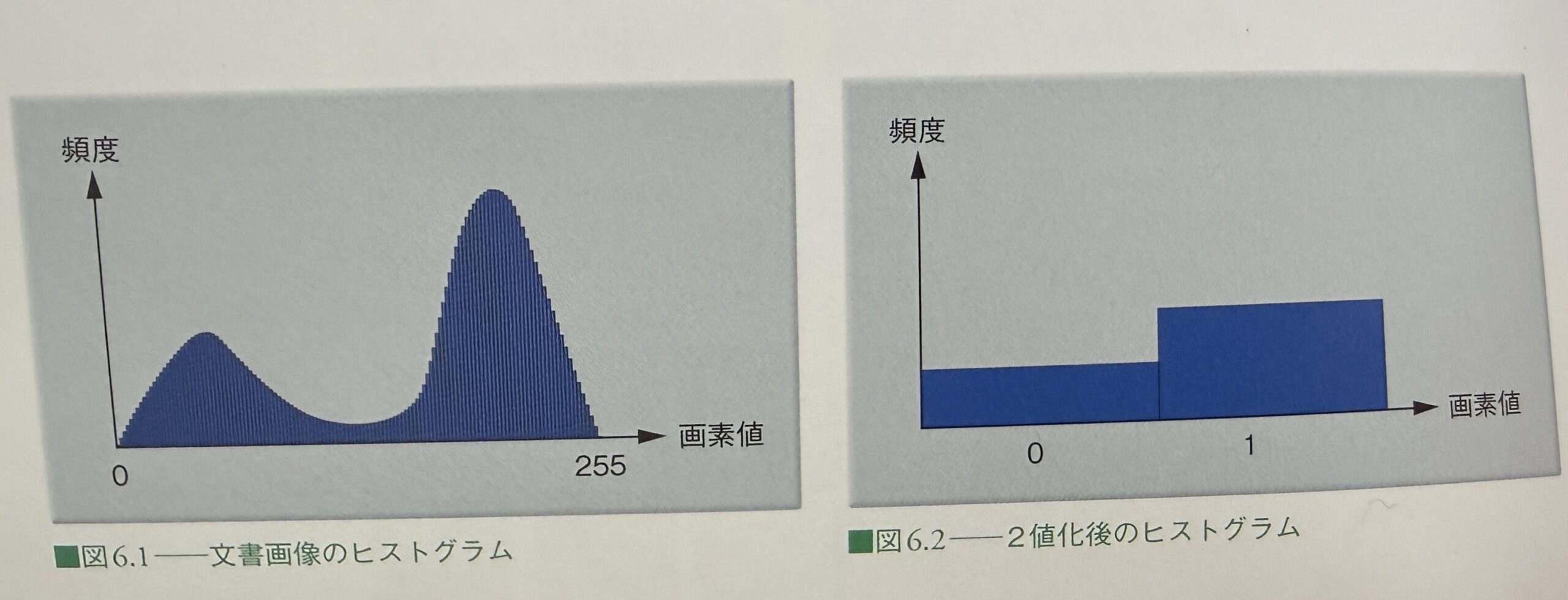

白い紙に黒い文字が印刷された文書は，人間には2色しかないという認知ですが，実際には特に境界付近で細かなグレースケールで構成されています．これに対してある値以上なのか，未満なのかで数値的にも0か1かの2値に無理やり分けるような処理を2値化といいます．
実際に画像処理された画像と元画像を比較するとこのようになります．

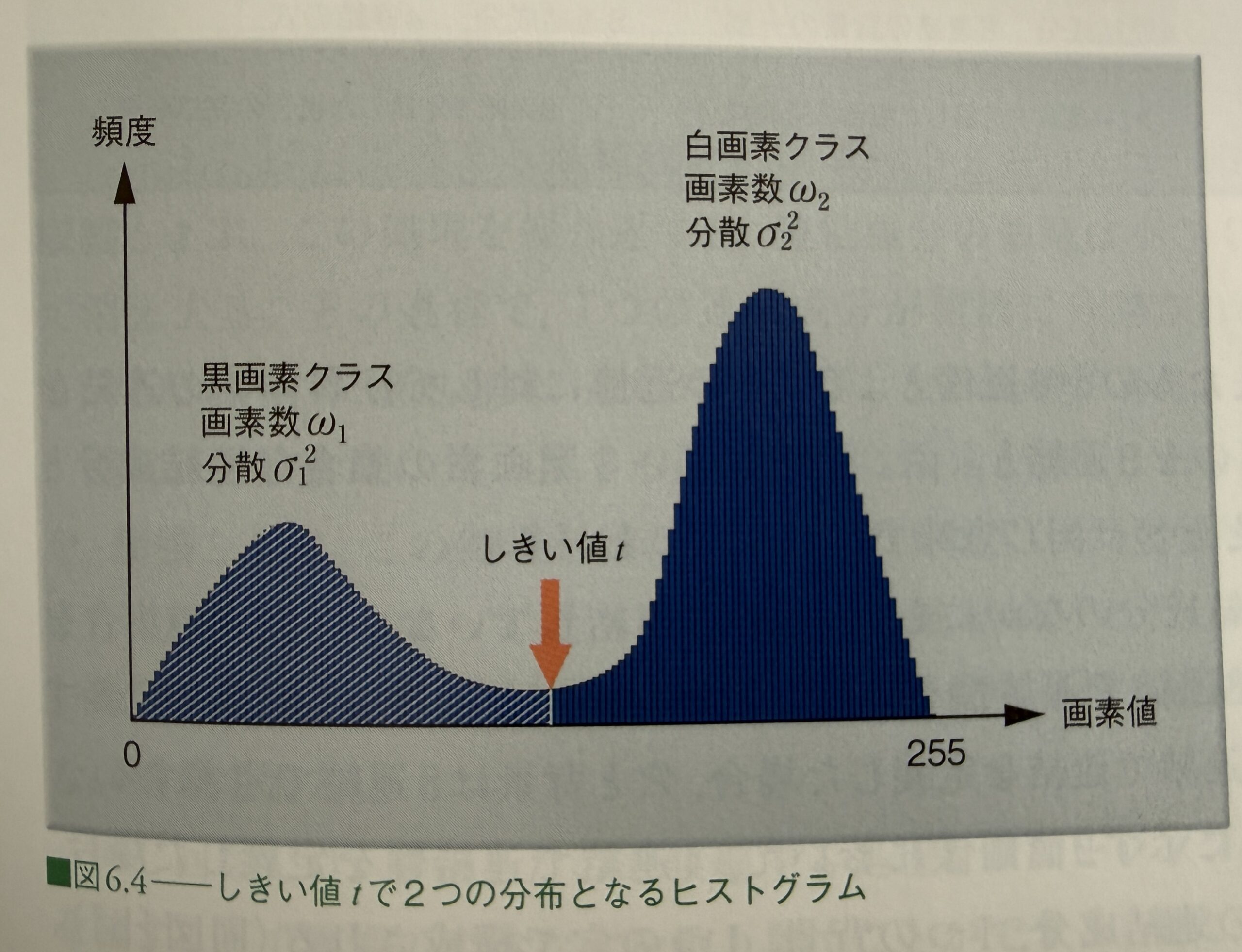

また，適当なしきい値を決める方法として，判別分析方がよく用いられます．
しきい値で分けられる
– 画素数ω₁, ω₂
– 分散σ₁, σ₂
としたとき，
(ω₁σ₁² + ω₂σ₂²)
が最小値になる値tをとります．
領域分割処理

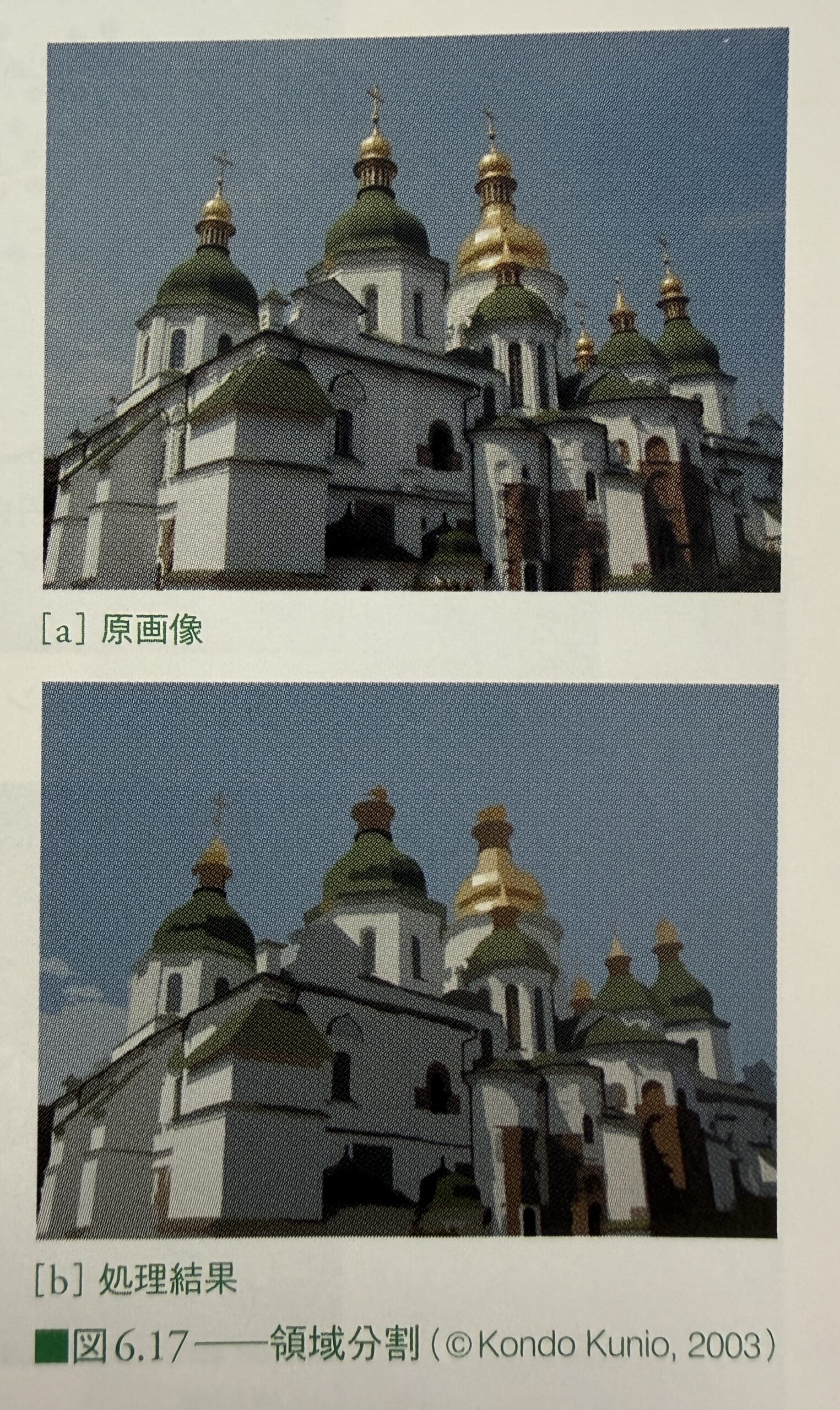

画素または小領域の特徴量に基づいて，画像を隣接画像の集合，すなわち領域に分割する処理です．それを応用することによって，シルエット抽出やエッジ検出が可能になったりします．
領域統合法
以下のような作業を行い，領域を分割します．
- ある画素にラベルをつける
- 上下左右または近傍8箇所を調べて色が同じなら同じラベルをつける
- 同じラベルを付ける場所がなくなったらまた，色の違うある画素について同じことを行う
- 同じラベルごとに平均化する

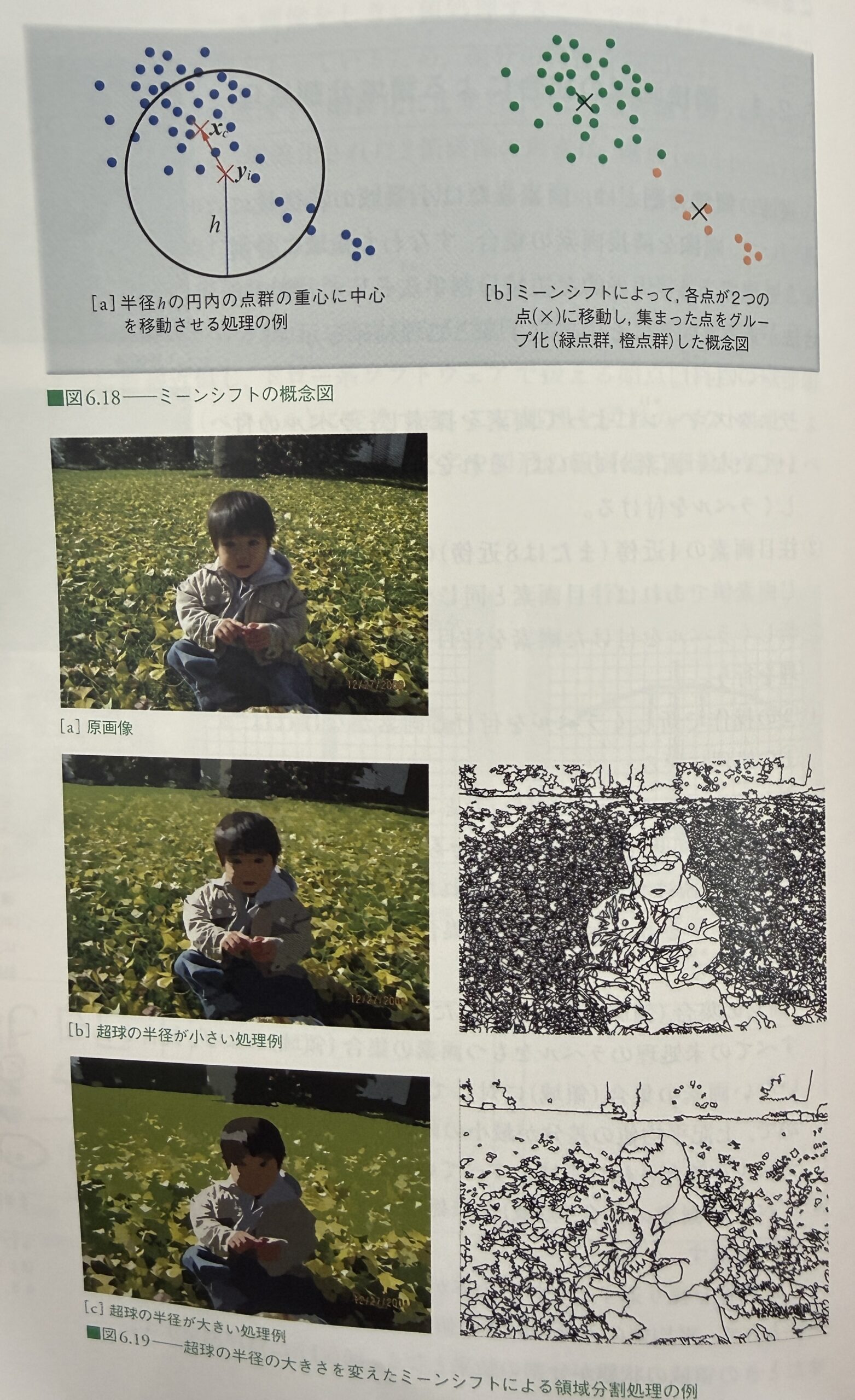

ミーンシフトによる隣接画素の結合
たとえば，カラー画像の画素を，位置パラメータ（x, y）＋色パラメータ（R, G, B）の5次元の特徴空間にばらまかれた点群として扱います．そのなかで近い画素同士をミーンシフトで移動させます．
ミーンシフトは，ある点を中心とした円に入る点群の重心に中心点を移動させ，動かなくなるまでその処理を繰り返す手法です．

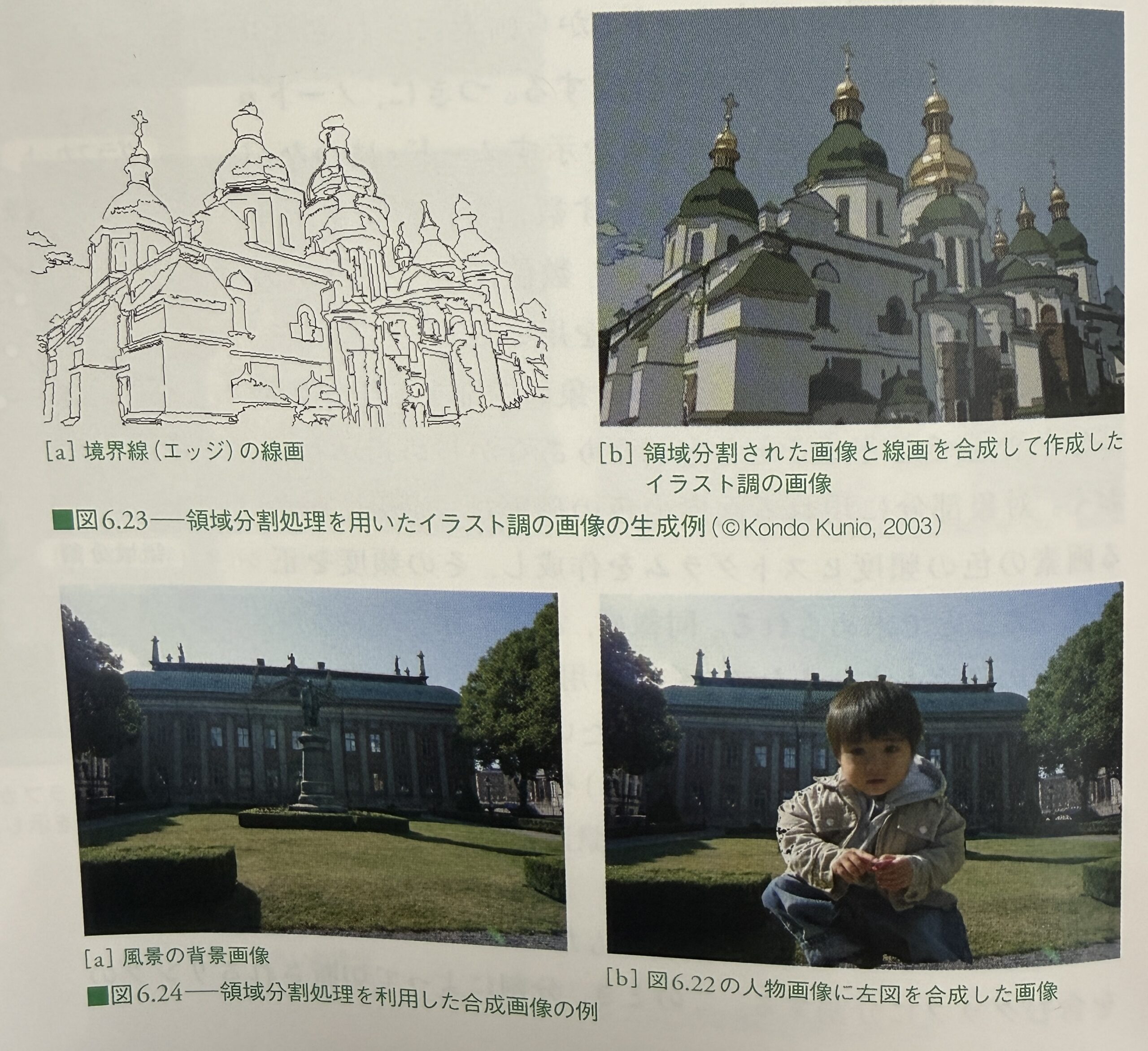

エッジ処理，シルエット抽出
領域分割を施した画像をうまく用いて，エッジを抽出したり，人のいる領域だけを切り取ったりしてシルエットが抽出できたりします
作品紹介
それでは最後に，OpenCV以前のより古典的な画像処理技術を使った作品群を紹介します．
Wooden Mirror (1999) Daniel Rozin
ピクセル状に分けた木のグリッドに対して，回転角をピクセル値に割り当てることによって，木と光の具合で明暗をマッピングし，鏡のように見せています．
Videoplace, Responsive Environment (1972-1990s) Myron Krueger
1970年代からComputer Visionを用いた制作を行なっていました．カメラで観客のシルエットを捉え，単純な二値化処理でシルエット抽出を行い，グラフィックと合成しました．リアルタイムでのシルエット抽出と投影という技術は，当時極めて革新的でした．
OpenCV技術は彼への敬意を評して作られている経緯があります．
Very Nervous System (1982-1991) David Rokeby
David Rokebyが1986年から1990年にかけて開発したインタラクティブ・サウンド・インスタレーションです．カメラで捉えた身体の動きをリアルタイムに音に変換する，コンピュータビジョンを用いた初期の重要作品の一つです．フレーム間差分を用いて，連続するフレームを比較して動きのある領域を検出し音を出したり，画面を複数のゾーンに分割してそれぞれに展開を割り当てたりしています．
Beyond the Pages (1995) 藤幡正樹
このインタラクティブ・インスタレーションは，物理的な本とデジタル映像を融合させた，拡張現実（AR）の先駆的作品として知られています．
実物の白い本をのページをめくると，その動作に応じてデジタルコンテンツが表示されます．技術的には，天井に設置されたカメラが本の位置や開き具合を検出・計算して，プロジェクターで本の形状に合わせて映像を投影マッピングします．
metaDESK (1997) Brygg Ullmer, Hiroshi Ishii
小さな円盤状のオブジェクトを机上に配置し，机の下に設置された赤外線センサーによってパックの位置を検出して机の表面に地図を投影します．レンズやスケーラなど多種多様な道具を物理的に扱えることが特徴です．
Computerを使うということ
Media artにおいてComputerを使うということは，大胆に言うと何かを何かに変換するということです．
これまでみなさんが習ってきたTouchDesignerを用いたプログラミングは，変換プロセスの方法を学んでいたということになります．
今からそういった視点で作品を見たり，考えたりしてみます．

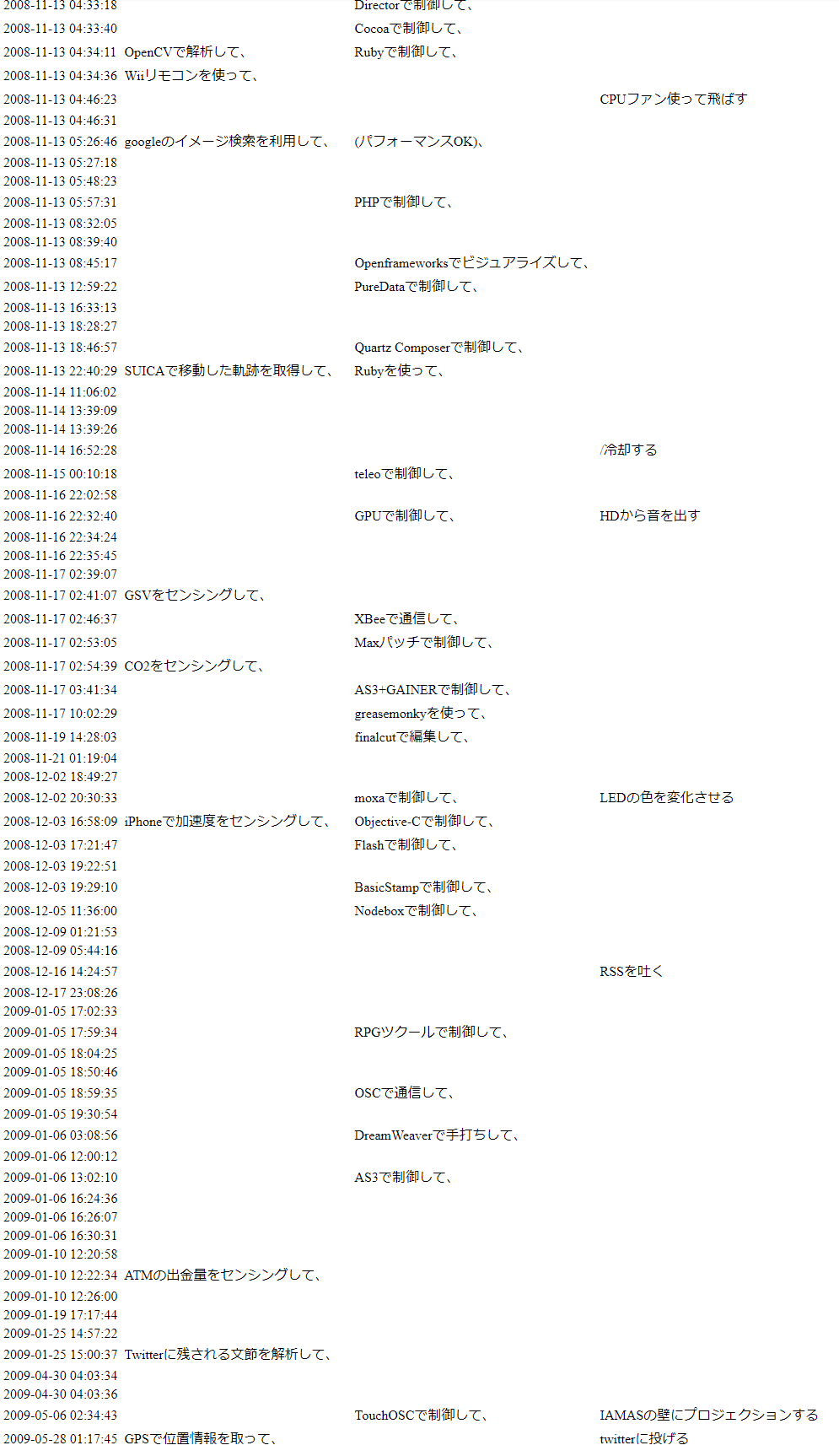

メディアアートおみくじ (2008) 水野渚
http://web.archive.org/web/20100717174349/http://www.iamas.ac.jp/~ngs08/mediaartomikuji/array.php
Media artにおけるmapping問題
多くのメディアアートの作品には，コンピュータによる処理が伴います．

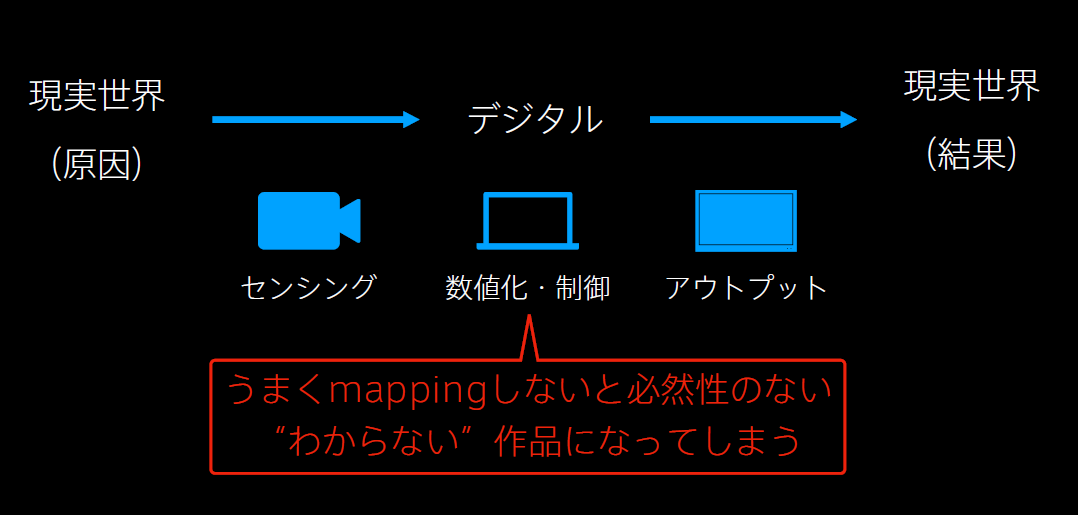

mapping問題とはどこかで聞いた言葉を使っているんですが，図のようにコンピュータのプロセスでうまくマッピングしないと必然性のない作品になってしまうリスクがあります．原因と結果を意図的に離す場合を除いて，基本的にはセンシングした入力が何らかの形で出力につながっているとわかることが非常に重要です．
